Windpark Klinksberg-Humberg

  • Windenergieanlagen

Auftraggeber

NATURWERK Windenergie GmbH

Leistungszeitraum

2014 - 2017 (diverse Projekte)

Projektbezeichnung

Windpark Klinksberg-Humberg

Projektbeschreibung

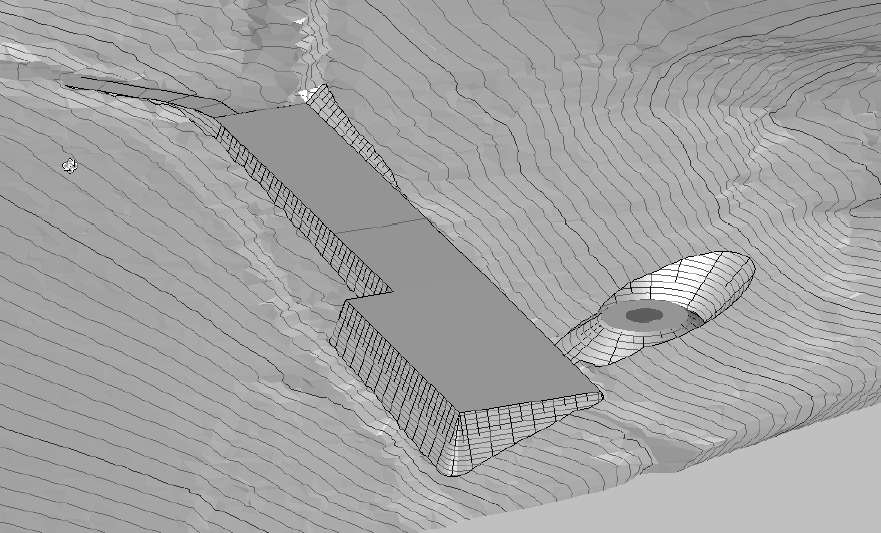

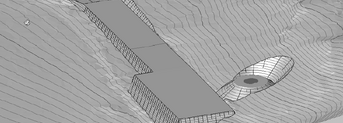

3D-Planung des Standorts für eine Windenergieanlage mit einer Nabenhöhe von 140 m, Planung der erdbautechnischen Konstruktionen.

Erbrachte Leistungen

Digitales Geländemodell:

  • Bestellung von Vermessungsdaten bei der Bezirksregierung Köln
  • Erstellen der zugehörigen Punktwolke als Grundlage für das DGM
  • Generieren des Höhenlinienmodells zur Lesbarkeit in 3D


Konstruktion von:

  • Fundamentmodell
  • Baugrubenmodell
  • Modell für Kranstell- und Auslegerfläche mit Böschungswinkel von ca. 70° als Bewehrte-Erde-Konstruktion (Höhe ca. 12 m)
  • Ermittlung und Darstellung der erforderlichen Rodungsflächen


Mengenberechnungen von:

  • Oberbodenabtrag: Volumen / Lagerfläche für Oberboden-Mieten
  • Bodenauf- und -abtrag, Massenmanagement im Auf- und Abtrag
