Bewehrte-Erde-Konstruktion zur Sicherung von Böschungen bei einem Windpark

  • Geotechnik
  • Windenergieanlagen

Auftraggeber

Spiekermann GmbH Consulting Engineers / DB Station & Service AG

Leistungszeitraum

08/2015 - 2017

Projektbezeichnung

Bewehrte-Erde-Konstruktion zur Sicherung von Böschungen bei einem Windpark

Projektbeschreibung

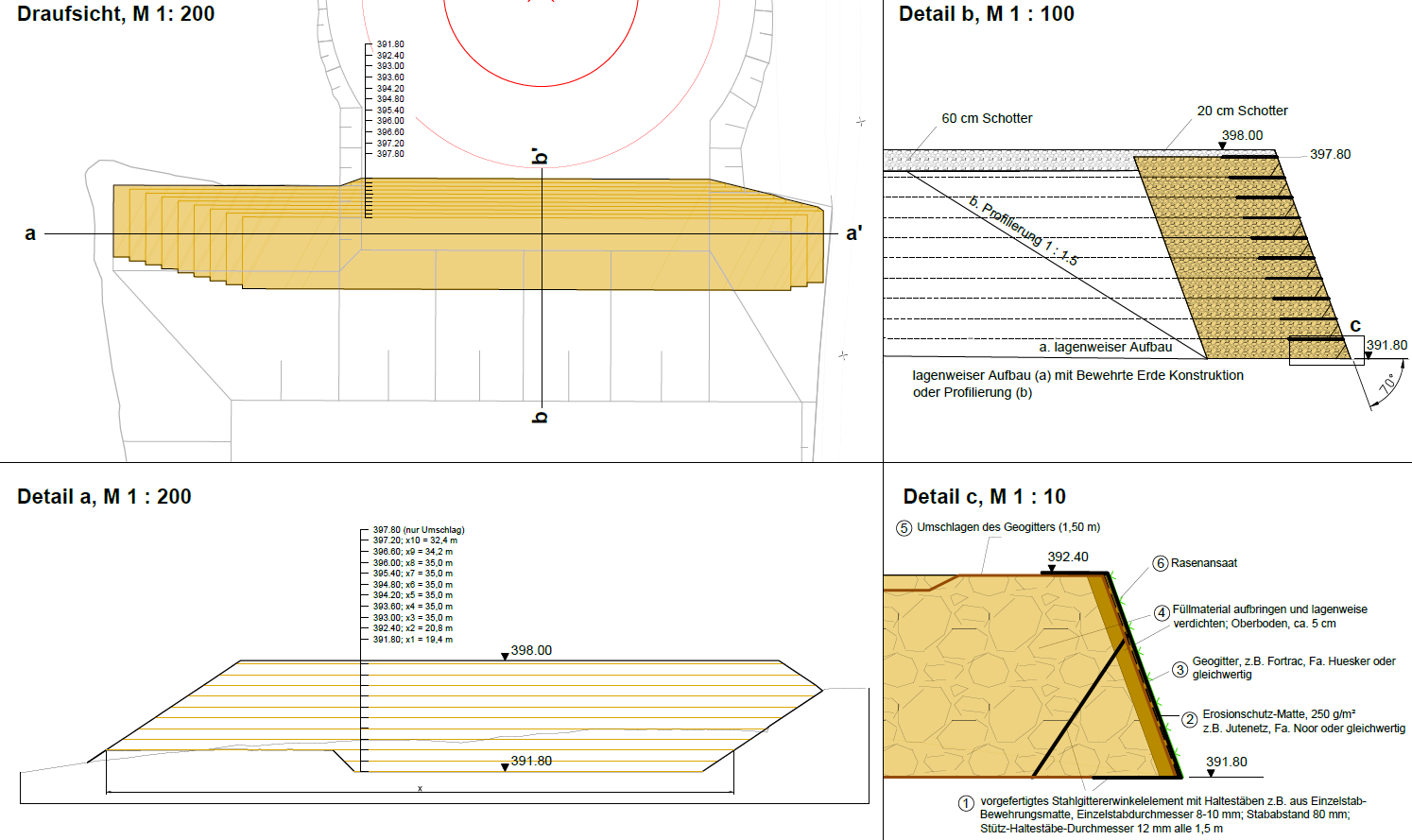

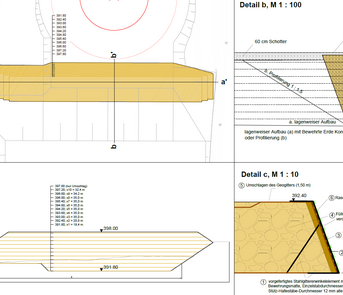

Erstellen von 3D-Modellen als Berechnungsvorlagen für die Standsicherheitsnachweise der Erdbauwerke (Transportwege, Stellflächen), u. a. mit Einsatz einer Bewehrten-Erde-Konstruktion.

Erbrachte Leistungen

Grundlagenermittlung

  • Auswertung der vorhandenen Baugrundgutachten und geologischer Karten
  • Zusammenstellung der Lastannahmen aus den bereitgestellten technischen Standortspezifikationen für die WEA und die Kranaufstellflächen
  • Bestimmung der bodenmechanischen Berechnungsparameter je WEA Standort aus dem Baugrundgutachten und Literaturwerten


Standsicherheitsberechnungen

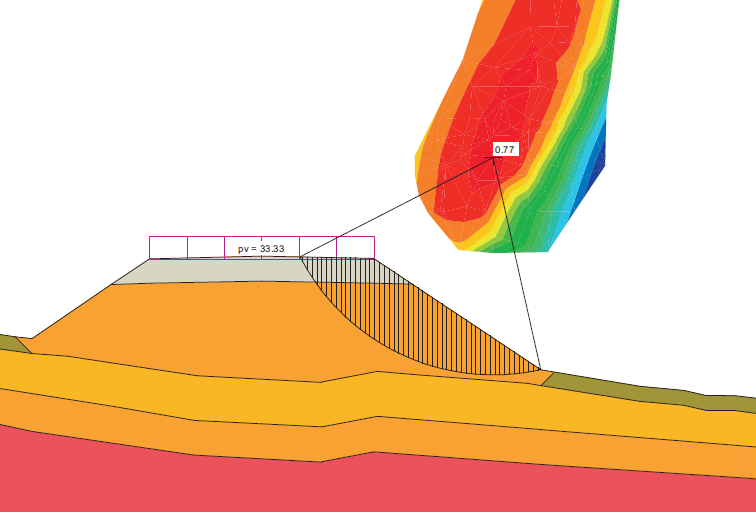

  • Berechnung der Böschungsstandsicherheit anhand von Schnitten aus 3D-Geländemodellen unter Einsatz des Programms GGU-Stability
  • Porenwasserdrucknetze und Grundwasserströmungen über das Programm GGU-SSFlow-2D

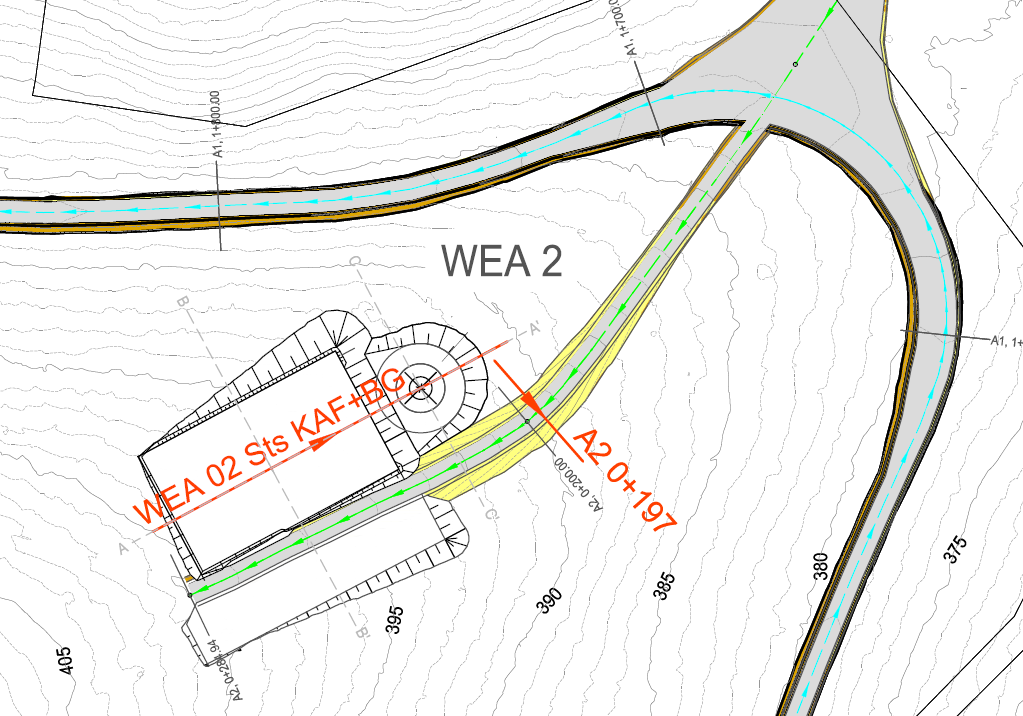

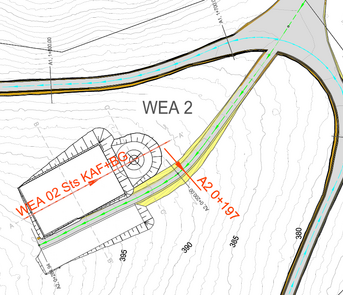

  • Grafische Darstellung mit AutoCAD Civil 3D
